API5L/ASTM A106 צינור פלדה ללא תפרים

ASTM A53 Gr.B

צינורות פלדה מצופים באבץ-שחור וחם- מרותך וחסר תפרים

ASTM A106 Gr.B

פלדת פחמן חלקה לשירות בטמפרטורה גבוהה

ASTM SA179

מחליף חום מפלדת פחמן וצינורות מעבה קרים-נמשכים ללא תפרים

ASTM SA192

צינורות דוודים מפלדת פחמן ללא תפרים ללחץ גבוה

ASTM SA210

דודי פחמן וצינורות מחמם-על בינוניים ללא תפרים-

ASTM A213

סגסוגת חלקה-דוד פלדה, מחמם-על וצינורות מחליף חום-

ASTM A333 GR.6

צינור פחמן וסגסוגת ללא תפרים מרותך המיועד לשימוש בטמפרטורות נמוכות.

ASTM A335 P9,P11,T22,T91

צינור פלדה מסגסוגת פריטית-תפרה עבור שירות-בטמפרטורה גבוהה

ASTM A336

פרזול פלדה מסגסוגת עבור חלקים בלחץ ובטמפרטורה גבוהה-

ASTM SA519 4140/4130

פחמן ללא תפרים עבור צינורות מכניים

מפרט API 5CT J55/K55/N80/L80/P110/K55

צינור פלדה ללא תפרים למעטפת

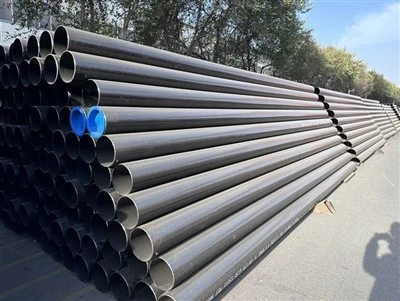

מפרט API 5L PSL1/PSL2 Gr.b, X42/46/52/56/65/70

צינור פלדה ללא תפרים לצינור קו

DIN 17175

צינור פלדה ללא תפרים עבור טמפרטורה מוגברת

DN2391

צינור תצוגה ללא תפרים שנמשך בקור

DIN 1629

צינורות פלדה עגולים ללא תפרים כפופים לדרישות מיוחדות

תֶקֶן

צִיוּן

רכיבים כימיים (%)

מאפיינים מכניים

C

סִי

Mn

P

S

חוזק מתיחה (Mpa)

Yield Strength (Mpa)

ASTM A53

A

פחות או שווה ל-0.25

-

פחות או שווה ל-0.95

פחות או שווה ל-0.05

פחות או שווה ל-0.06

גדול או שווה ל-330

גדול או שווה ל-205

B

פחות או שווה ל-0.30

-

פחות או שווה ל-1.2

פחות או שווה ל-0.05

פחות או שווה ל-0.06

גדול או שווה ל-415

גדול או שווה ל-240

ASTM A106

A

פחות או שווה ל-0.30

גדול או שווה ל-0.10

0.29-1.06

פחות או שווה ל-0.035

פחות או שווה ל-0.035

גדול או שווה ל-415

גדול או שווה ל-240

B

פחות או שווה ל-0.35

גדול או שווה ל-0.10

0.29-1.06

פחות או שווה ל-0.035

פחות או שווה ל-0.035

גדול או שווה ל-485

גדול או שווה ל-275

ASTM A179

A179

0.06-0.18

-

0.27-0.63

פחות או שווה ל-0.035

פחות או שווה ל-0.035

גדול או שווה ל-325

גדול או שווה ל-180

ASTM A192

A192

0.06-0.18

פחות או שווה ל-0.25

0.27-0.63

פחות או שווה ל-0.035

פחות או שווה ל-0.035

גדול או שווה ל-325

גדול או שווה ל-180

API 5L PSL1

A

0.22

-

0.9

0.03

0.03

גדול או שווה ל-331

גדול או שווה ל-207

B

0.28

-

1.2

0.03

0.03

גדול או שווה ל-414

גדול או שווה ל-241

X42

0.28

-

1.3

0.03

0.03

גדול או שווה ל-414

גדול או שווה ל-290

X46

0.28

-

1.4

0.03

0.03

גדול או שווה ל-434

גדול או שווה ל-317

X52

0.28

-

1.4

0.03

0.03

גדול או שווה ל-455

גדול או שווה ל-359

X56

0.28

-

1.4

0.03

0.03

גדול או שווה ל-490

גדול או שווה ל-386

X60

0.28

-

1.4

0.03

0.03

גדול או שווה ל-517

גדול או שווה ל-448

X65

0.28

-

1.4

0.03

0.03

גדול או שווה ל-531

גדול או שווה ל-448

X70

0.28

-

1.4

0.03

0.03

גדול או שווה ל-565

גדול או שווה ל-483

API 5L PSL2

B

0.24

-

1.2

0.025

0.015

גדול או שווה ל-414

גדול או שווה ל-241

X42

0.24

-

1.3

0.025

0.015

גדול או שווה ל-414

גדול או שווה ל-290

X46

0.24

-

1.4

0.025

0.015

גדול או שווה ל-434

גדול או שווה ל-317

X52

0.24

-

1.4

0.025

0.015

גדול או שווה ל-455

גדול או שווה ל-359

X56

0.24

-

1.4

0.025

0.015

גדול או שווה ל-490

גדול או שווה ל-386

X60

0.24

-

1.4

0.025

0.015

גדול או שווה ל-517

גדול או שווה ל-414

X65

0.24

-

1.4

0.025

0.015

גדול או שווה ל-531

גדול או שווה ל-448

X70

0.24

-

1.4

0.025

0.015

גדול או שווה ל-565

גדול או שווה ל-483

X80

0.24

-

1.4

0.025

0.015

גדול או שווה ל-621

גדול או שווה ל-552

סוגי צינורות

מידות צינור (מ"מ)

סובלנות

מגולגל חם

OD<50

±0.50 מ"מ

OD גדול או שווה ל-50

±1%

WT<4

±12.5%

WT 4-20

+15%, -12.5%

WT>20

±12.5%

מצויר קר

OD 6-10

±0.20 מ"מ

OD 10-30

±0.40 מ"מ

OD 30-50

±0.45

OD>50

±1%

WT פחות או שווה ל-1

±0.15 מ"מ

WT 1-3

+15%, -10%

WT >3

+12.5%, -10%

סוגים

בַּקָשָׁה

מטרות מבנה

מבנה כללי ומכני

שירותי נוזלים

העברת נפט, גז ונוזלים אחרים

צינור דוד בלחץ נמוך ובינוני

ייצור קיטור ודודים

שירות עמודים הידראוליים

תמיכה הידראולית

מעטפת חצי- אוטומטית

מעטפת פיר אוטומטי-

צינור קו

שינוע נפט וגז

צינורות ומארז

שינוע נפט וגז

צינורות מקדחה

קידוח באר

צינור קידוח גיאולוגי

קידוח גיאולוגי

צינורות תנור, צינורות מחליפי חום

צינורות תנור, מחליפי חום
