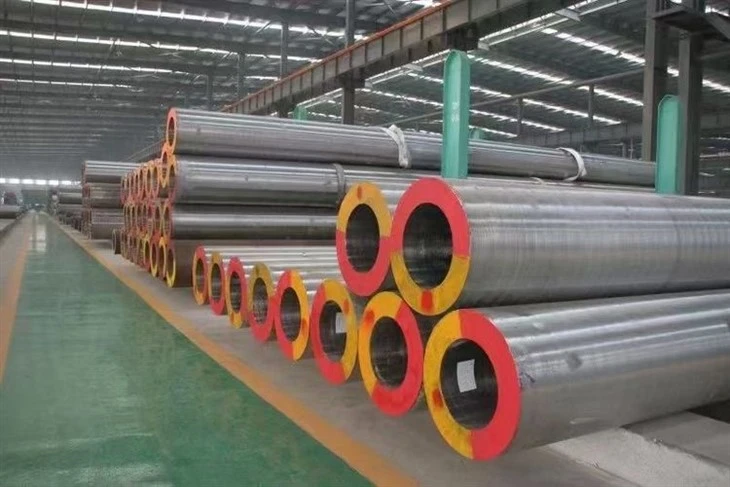

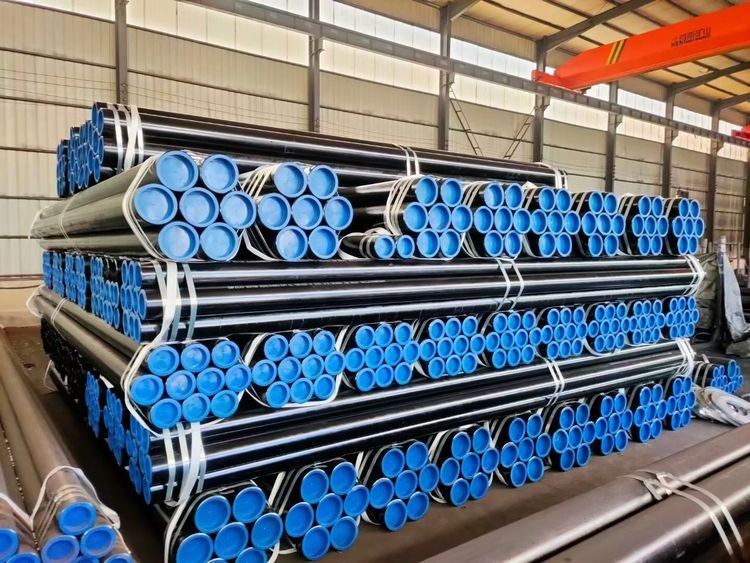

BRISK STEEL אספקת צינור מכני ללא תפרים באיכות טובה
צינור מכני, צינור מבנה, צינור מכני ללא תפרים, ללא תפריםצינור מבנה,
צינור מכני מדויק, ללא תפריםצינור מדויק
תקן: ASTM A53, ASTM A106, ASTM A519, ASTM A500, ASTM A252, JIS G3441/G3445, EN 10210/10297
גודל: OD: 10.3-762מ"מ
WT: 6-35מ"מ
אורך: 5.8/6/11.8/12 מ'
יישום: משמש במבנה הכללי ובמנגנון, כולל בנייה, מכונות, תחבורה, תעופה, כריית נפט וכל סוג של צינורות מבניים
צינורות מכניים ללא תפרים: ASTM A519
צינורות מכניים DOM: ASTM A513 T5
צינורות מכניים ERW: ASTM A513 T1 או T2
צינורות מכניים:צינורות המשמשים ביישומים מבניים מכניים וקלים. צינור מכני מיוצר כדי לעמוד בדרישות ספציפיות לשימוש קצה, מפרטים, סובלנות והרכבים כימיים. זה מביא לאחידות ספציפית יותר של ביצועים על פני כל הצינור בהשוואה לצינורות סטנדרטיים. בעוד שניתן לייצר צינורות מכניים לפי מפרט סטנדרטי לפי בקשה, הם מיוצרים בדרך כלל למאפיינים "טיפוסיים" המתמקדים בחוזק תפוקה עבור גודל מסוים ועובי דופן. בכמה יישומים בעלי צורה חמורה, יתכן שאפילו חוזק התפוקה לא יצוין, וצינורות מכניים מיוצרים כדי להיות "מתאימים לשירות". צינורות מכניים מכסים מגוון רחב של יישומים מבניים ולא מבניים.
יישום שלצינורות מכניים:
מתלים סולאריים
מוצרי חקלאות וחלב
מבני חממה וציוד
מתקני שעשועים וציוד פנאי
גלגלות מסועים
מכוניות ומבני מתכת
טריילרים
מכשירי חשמל
חופות ומבני צל
צלחת לווין תומכת
צינורות קשיח ויניל
יישומי מוצרים שונים
צינורות מבניים:צינורות המשמשים ליישומים מבניים. דרישות החוזק הסטנדרטיות של הצינור עוזרות להכתיב יישומים שעבורם צינורות מסוימים מתאימים ביותר. צינור מבני מכונה לעתים קרובות חלקים מבניים חלולים או HSS, זמינים בצורות עגולות, מרובעות ומלבניות.
יישום שלצינורות מבניים:
מבנים
גשרים
מגדלים
מנופים
תמיכות ומוטות שלטים
פלטפורמות ייצור וקידוח מחוץ לחוף
מבני הגנה להתהפכות (ROPS)
הרכב כימי ותכונות מכניות
| תֶקֶן | צִיוּן | הרכב כימי (%) | תכונות מכניות | ||||||
| C | סִי | Mn | P | S | חוזק מתיחה (Mpa) | חוזק תשואה (Mpa) | הַאֲרָכָה(%) | ||
| DN1629 | St37 | פחות או שווה ל-0.17 | - | - | פחות או שווה ל-0.04 | פחות או שווה ל-0.04 | 350-480 | גדול או שווה ל-235 | גדול או שווה ל-25 |
| St44 | פחות או שווה ל-0.21 | - | - | פחות או שווה ל-0.04 | פחות או שווה ל-0.04 | 420-550 | גדול או שווה ל-275 | גדול או שווה ל-21 | |
| St52 | קטן או שווה ל-0.22 | פחות או שווה ל-0.55 | פחות או שווה ל-1.60 | פחות או שווה ל-0.04 | פחות או שווה ל-0.035 | 500-650 | גדול או שווה ל-355 | גדול או שווה ל-21 | |
מצוייר קרצינורות מכניים ללא תפרים---סובלנות קוטר
|
טווח גודל OD אינצ'ים, כולל |
קיר אחוז מ-OD |
OD אינצ'ים |
תְעוּדַת זֶהוּת אינצ'ים |
Quenched&temperedOD & ID ± אינצ'ים |
OD טווח מידות מ"מ, כולל |
קיר אחוז מ-OD |
OD אינצ'ים |
תְעוּדַת זֶהוּת אינצ'ים |
Quenched&temperedOD & ID ± מ"מ |
||||
|
מֵעַל |
תַחַת |
מֵעַל |
תַחַת |
מֵעַל |
תַחַת |
מֵעַל |
תַחַת |
||||||
|
0.500-1.699 1.700-2.099 2.100-2.499 |
הכל הכל הכל |
.005 .006 .007 |
.000 .000 .000 |
.000 .000 .000 |
.005 .006 .007 |
.015 .020 .023 |
12.70- 43.16 43.17- 53.32 53.33- 63.48 |
הכל הכל הכל |
0.13 0.15 0.18 |
0.00 0.00 0.00 |
0.00 0.00 0.00 |
0.13 0.15 0.18 |
0.38 0.51 0.58 |
|
2.500-2.899 2.900-3.299 3.300-3.699 3.700-4.099 |
הכל הכל הכל הכל |
.008 .009 .010 .011 |
.000 .000 .000 .000 |
.000 .000 .000 .000 |
.008 .009 .010 .011 |
.025 .028 .030 .033 |
63.49- 73.64 73.65- 83.80 83.81- 93.96 93.97-104.12 |
הכל הכל הכל הכל |
0.20 0.23 0.25 0.28 |
0.00 0.00 0.00 0.00 |
0.00 0.00 0.00 0.00 |
0.20 0.23 0.25 0.28 |
0.64 0.71 0.76 0.84 |
|
4.100-4.499 4.500-4.899 4.900-5.299 5.300-5.549 |
הכל הכל הכל הכל |
.012 .013 .014 .015 |
.000 .000 .000 .000 |
.000 .000 .000 .000 |
.012 .013 .014 .015 |
.036 .038 .041 .044 |
104.13-114.28 114.29-124.44 124.45-134.60 134.61-140.95 |
הכל הכל הכל הכל |
0.30 0.33 0.36 0.38 |
0.00 0.00 0.00 0.00 |
0.00 0.00 0.00 0.00 |
0.30 0.33 0.36 0.38 |
0.91 0.97 1.04 1.12 |
|
5.550-5.999 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
.010 .009 .018 |
.010 .009 .000 |
.010 .009 .009 |
.010 .009 .009 |
.047 .047 .047 |
140.96-152.38 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
0.25 0.23 0.46 |
0.25 0.23 0.00 |
0.25 0.23 0.23 |
0.25 0.23 0.23 |
1.19 1.19 1.19 |
|
6.000-6.499 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
.013 .010 .020 |
.013 .010 .000 |
.013 .010 .010 |
.013 .010 .010 |
.050 .050 .050 |
152.39-165.08 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
0.33 0.25 0.51 |
0.33 0.25 0.00 |
0.33 0.25 0.25 |
0.33 0.25 0.25 |
1.27 1.27 1.27 |
|
6.500-6.999 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
.015 .012 .023 |
.015 .012 .000 |
.015 .012 .012 |
.015 .012 .012 |
.057 .053 .053 |
165.09-177.78 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
0.38 0.30 0.58 |
0.38 0.30 0.00 |
0.38 0.30 0.30 |
0.38 0.36 0.30 |
1.45 1.35 1.35 |
|
7.000-7.499 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
.018 .013 .026 |
.018 .013 .000 |
.018 .013 .013 |
.018 .013 .013 |
.065 .056 .056 |
177.79-190.48 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
0.46 0.33 0.66 |
0.46 0.33 0.00 |
0.46 0.33 0.33 |
0.46 0.33 0.33 |
1.65 1.42 1.42 |
|
7.500-8.000 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
.020 .015 .030 |
.020 .015 .000 |
.020 .015 .015 |
.020 .015 .015 |
.070 .060 .060 |
190.49-203.20 |
מתחת לגיל 6 6 עד 71/2 מעל 71/2 |
0.51 0.38 0.76 |
0.51 0.38 0.00 |
0.51 0.38 0.38 |
0.51 0.38 0.38 |
1.78 1.52 1.52 |
צינורות מכניים ללא תפרים שנמשכו בקור---סובלנות לעובי קיר
|
עובי קיר אחוז של OD |
אחוז מרבי מעל ותחת נומינלי |
עובי קיר אחוז של OD |
אחוז מרבי מעל ותחת נומינלי |
||
|
מזהה מתחת ל-1.499 אינץ' |
1.500 אינץ' מזהה ומעלה |
מזהה מתחת ל-38.07 מ"מ |
מזהה 38.07 מ"מ ומעלה |
||
|
מתחת לגיל 10 |
10.0 |
7.5 |
מתחת לגיל 10 |
10.0 |
7.5 |
|
10 עד 25 |
10.0 |
6.0 |
10 עד 25 |
10.0 |
6.0 |
|
מעל 25 |
12.5 |
7.5 |
מעל 25 |
12.5 |
7.5 |
בגימור חםצינורות מכניים ללא תפרים---סובלנות קוטר
|
טווח גודל OD אינצ'ים, כולל |
כמו מגולגל או חישול OD, ± אינצ'ים |
מרווה &temperedOD & ID ± אינצ'ים |
OD טווח מידות מ"מ כָּלוּל |
כמו מגולגל או חישול OD, ± מ"מ |
מרווה & מזג OD & ID ± מ"מ |
|
2.000-2.499 |
.017 |
.027 |
50.80- 63.48 |
0.43 |
0.686 |
|
2.500-2.999 |
.019 |
.029 |
63.49- 76.17 |
0.48 |
0.737 |
|
3.000-3.499 |
.021 |
.032 |
76.18- 88.87 |
0.53 |
0.813 |
|
3.500-3.999 |
.023 |
.035 |
88.88-101.57 |
0.58 |
0.889 |
|
4.000-4.499 |
.025 |
.038 |
101.58-114.28 |
0.64 |
0.965 |
|
4.500-4.999 |
.027 |
.041 |
114.29-126.97 |
0.69 |
1.041 |
|
5.000-5.499 |
.029 |
.044 |
126.98-139.67 |
0.74 |
1.118 |
|
5.500-5.999 |
.031 |
.047 |
139.68-152.38 |
0.79 |
1.194 |
|
6.000-6.499 |
.033 |
.050 |
152.39-165.08 |
0.84 |
1.270 |
|
6.500-6.999 |
.035 |
.053 |
165.09-177.78 |
0.89 |
1.346 |
|
7.000-7.499 |
.037 |
.056 |
177.79-190.48 |
0.94 |
1.422 |
בגימור חםצינורות מכניים ללא תפרים---סובלנות לעובי קיר
|
עובי קיר אחוז של OD |
אחוז מרבי מעל ותחת נומינלי |
עובי קיר אחוז של OD |
אחוז מרבי מעל ותחת נומינלי |
|
OD 2" ומעלה |
OD 50.08 מ"מ ומעלה |
||
|
מתחת לגיל 10 10 עד 25 |
10.0 7.5 |
מתחת לגיל 10 10 עד 25 |
10.0 7.5 |
בהנדסת מבנים, הצינור הוא המערכת שבה על מנת לעמוד בפני עומסים רוחביים (רוח, סיסמיקה וכו') מבנה מתוכנן לפעול כמו גליל חלול, שלוחה בניצב לקרקע.
ניתן לבנות את המערכת באמצעות פלדה, בטון או בנייה מרוכבת (השימוש הדיסקרטי של פלדה ובטון כאחד). זה יכול לשמש עבור משרדים, דירות ובניינים מעורבים. רוב המבנים מעל 40 קומות שנבנו מאז שנות ה-60 הם מסוג מבני זה.
תגיות פופולריות: צינור מכני חלק, יצרני צינור מכני חלק, ספקים, מפעל
