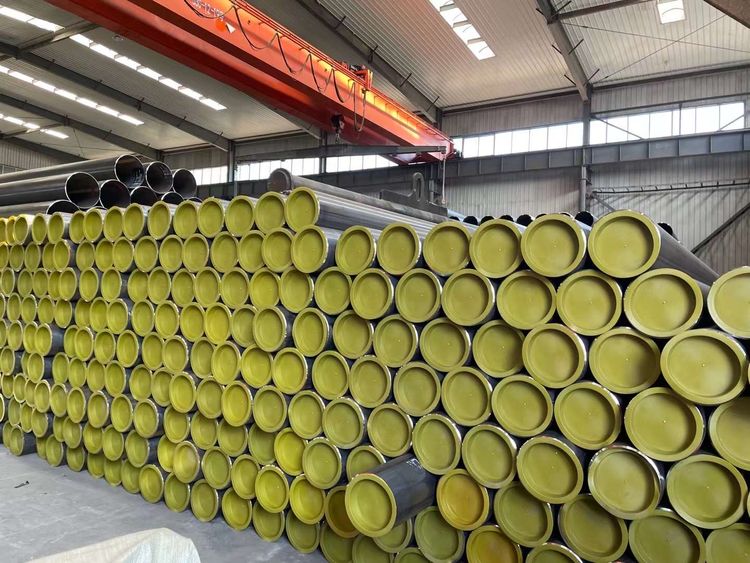

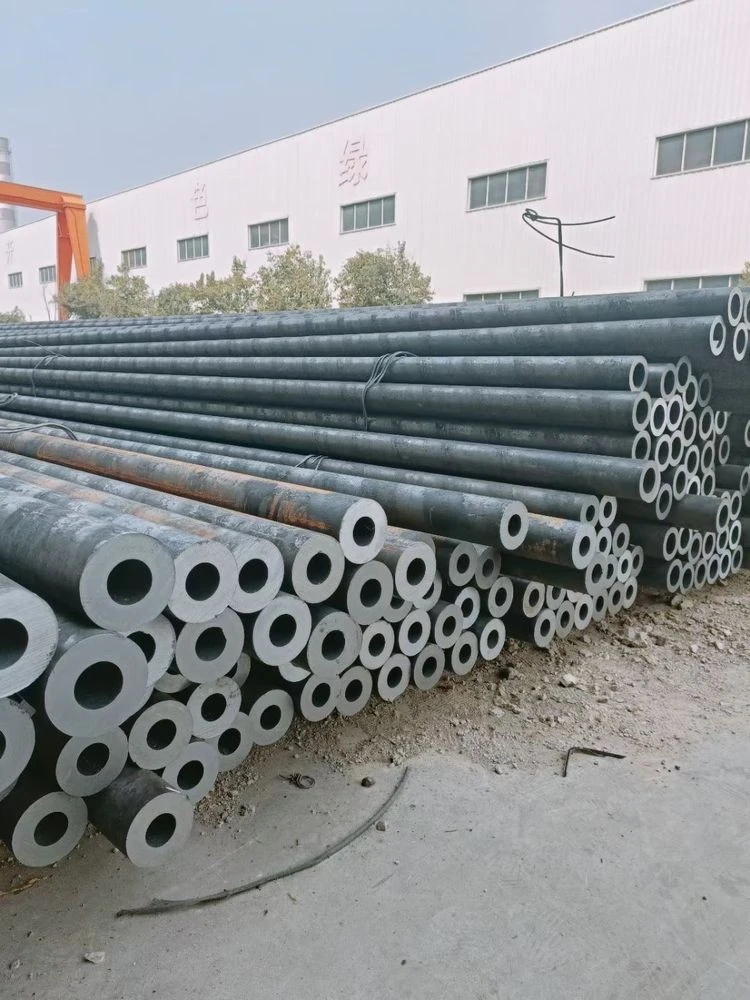

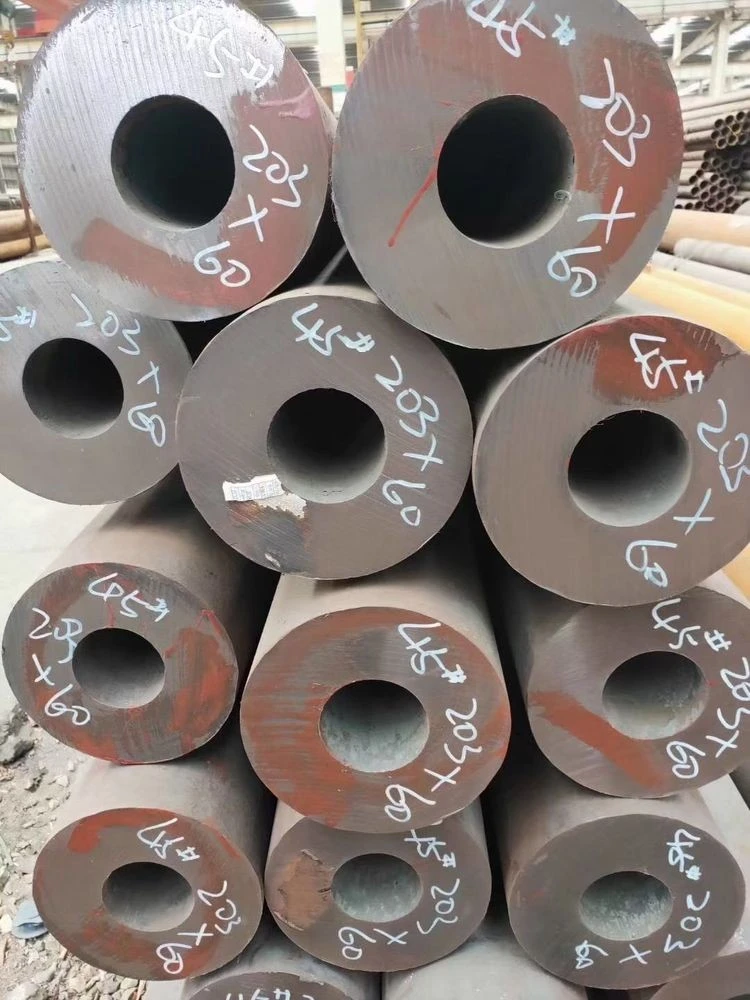

סוג מוצר: צינור בטמפרטורה נמוכה, צינור סגסוגת פלדה בטמפרטורה נמוכה, צינור בטמפרטורה נמוכה ללא תפרים, פלדת פחמן ללא טמפרטורה נמוכה
מפרט:
סוג מוצר:צינור בטמפרטורה נמוכה
גוֹדֶל:
קוטר חיצוני (OD): 73-630מ"מ
עובי קיר (WT): 6-35מ"מ
אורך: אקראי יחיד, אקראי כפול, אורך חתך
בַּקָשָׁה: בבתי זיקוק, תחנות כוח, דוודים, מחליפי חום, מעבים וכו'.
תקן צינור:ASTM A333/ASME SA333
טיפול בחום:
חישול: חישול בהיר, חישול כדורי, מנורמל, הקלה במתח, גימור קר, מרווה ומחוסן
1. דרישות הרכבה הכימית ASTM A333
|
הרכב כימי של ASTM A333 |
|||||||||
|
אֵלֵמֶנט |
כיתה א', % |
כיתה ג', % |
כיתה ד', % |
כיתה ו', % |
כיתה ז', % |
כיתה ח', % |
כיתה ט', % |
כיתה 10, % |
כיתה י"א, % |
|
C |
0.30 |
0.19 |
0.12 |
0.30 |
0.19 |
0.13 |
0.20 |
0.20 |
0.10 |
|
Mn |
0.40–1.06 |
0.31–0.64 |
0.50–1.05 |
0.29–1.06 |
0.90 |
0.90 |
0.40–1.06 |
1.15–1.50 |
0.60 |
|
P |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.035 |
0.025 |
|
S |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.015 |
0.025 |
|
סִי |
... |
0.18–0.37 |
0.08–0.37 |
0.10 דקות |
0.13–0.32 |
0.13–0.32 |
... |
0.10–0.35 |
0.35 |
|
ני |
... |
3.18–3.82 |
0.47–0.98 |
0.40 |
2.03–2.57 |
8.40–9.60 |
1.60–2.24 |
0.25 |
35.0–37.0 |
|
Cr |
... |
... |
0.44–1.01 |
0.30 |
... |
... |
... |
0.15 |
0.50 |
|
Cu |
... |
... |
0.40–0.75 |
0.40 |
... |
... |
0.75–1.25 |
0.15 |
... |
|
אל |
... |
... |
0.04–0.30 |
... |
... |
... |
... |
0.06 |
... |
|
V |
... |
... |
... |
0.08 |
... |
... |
... |
0.12 |
... |
|
Cb |
... |
... |
... |
0.02 |
... |
... |
... |
0.05 |
... |
|
מו |
... |
... |
... |
0.12 |
... |
... |
... |
0.05 |
0.50 |
|
מְשׁוּתָף |
... |
... |
... |
... |
... |
... |
... |
... |
0.50 |
*עבור דרגה 1 ו-6, כל הפחתה של 0.01% C מתחת ל-0.30%, תותר עלייה של 0.05% Mn מעל 1.06% עד למקסימום. של 1.35%.
*עבור דרגה 6, המגבלה לקולומביום עשויה להיות מוגברת עד ל-0.05% בניתוח חום ו-0.06% בניתוח מוצר.
*באופן כללי, שווה ערך הפחמן CE {{0}} [C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15] לא יעלה על 0.43% לפי ניתוח חום.
2. ASTM A333 מאפיינים מכניים
|
ASTM A333 |
חוזק מתיחה, דקות |
חוזק תפוקה, דקות |
% התארכות, דקות. |
|||
|
צִיוּן |
psi |
MPa |
psi |
MPa |
אֹרכִּי |
רוחבי |
|
כיתה א' |
55 000 |
380 |
30 000 |
205 |
35 |
25 |
|
כיתה ג' |
65 000 |
450 |
35 000 |
240 |
30 |
20 |
|
כיתה ד' |
60 000 |
415 |
35 000 |
240 |
30 |
16.5 |
|
כיתה ו' |
60 000 |
415 |
35 000 |
240 |
30 |
16.5 |
|
כיתה ז' |
65 000 |
450 |
35 000 |
240 |
30 |
22 |
|
כיתה ח' |
100 000 |
690 |
75 000 |
515 |
22 |
... |
|
כיתה ט' |
63 000 |
435 |
46 000 |
315 |
28 |
... |
|
כיתה י' |
80 000 |
550 |
65 000 |
450 |
22 |
... |
|
כיתה יא |
65 000 |
450 |
35 000 |
240 |
18 |
... |
*ערכי ההתארכות מסופקים על בסיס דגימות עגולות סטנדרטיות של 2 אינץ' או 50 מ"מ (או 4D).
*התארכות של דרגה 11 מיועדת לכל הקירות והגדלים הקטנים שנבדקו בחתך מלא.
3. מבחני השפעה של Charpy V-notch
|
דרישות ההשפעה עבור כיתות א', ג', ד', ו', ז', 9, 10 ו-11 |
||||
|
גודל הדגימה |
*A |
*B |
||
|
מ"מ |
ft·lbf |
J |
ft·lbf |
J |
|
10 על 10 |
13 |
18 |
10 |
14 |
|
10 על 7.5 |
10 |
14 |
8 |
11 |
|
10 על 6.67 |
9 |
12 |
7 |
9 |
|
10 על 5 |
7 |
9 |
5 |
7 |
|
10 על 3.33 |
5 |
7 |
3 |
4 |
|
10 על 2.5 |
4 |
5 |
3 |
4 |
*A מציין את ערך ההשפעה המינימלי הממוצע של סרגל חריץ של כל סט של שלוש דגימות.
*B מציין את ערך ההשפעה המינימלי של פס מחורץ של דגימה אחת בלבד של סט.
|
טמפרטורת בדיקת השפעה מינימלית של ASTM A333 |
||
|
צִיוּן |
תואר F |
תוֹאַר |
|
1 |
-50 |
-45 |
|
3 |
-150 |
-100 |
|
4 |
-150 |
-100 |
|
6 |
-50 |
-45 |
|
7 |
-100 |
-75 |
|
8 |
-320 |
-195 |
|
9 |
-100 |
-75 |
|
10 |
-75 |
-60 |
|
11 |
-320 |
-195 |
* בדיקות ההשפעה המצוינות עבור טמפרטורות נמוכות מ-70 מעלות F [20 מעלות ] צריכות להיעשות עם אמצעי זהירות.
-
מִפרָט
-
NPS
(ב)קוטר חיצוני
(ב)לוח זמנים לצינורות ללא תפרים של ASTM A333 דרגה 6 פלדת פחמן
SCH 10
SCH 20
SCH 30
SCH STD
SCH 40
SCH 60
SCH XS
SCH 80
SCH 100
SCH 120
SCH 140
SCH 160
SCH XXS
עובי קיר (in)
1/8
0.405
0.068
0.068
0.095
0.095
1/4
0.540
0.088
0.088
0.119
0.119
3/8
0.675
0.091
0.091
0.126
0.126
1/2
0.840
0.109
0.109
0.147
0.147
0.187
0.294
3/4
1.050
0.113
0.113
0.154
0.154
0.219
0.308
1
1.315
0.133
0.133
0.179
0.179
0.250
0.358
1 1/4
1.660
0.140
0.140
0.191
0.191
0.250
0.382
1 1/2
1.900
0.145
0.145
0.200
0.200
0.281
0.400
2
2.375
0.154
0.154
0.218
0.218
0.344
0.436
2 1/2
2.875
0.203
0.203
0.276
0.276
0.375
0.552
3
3.500
0.216
0.216
0.300
0.300
0.438
0.600
3 1/2
4.000
0.226
0.226
0.318
0.318
4
4.500
0.237
0.237
0.337
0.337
0.438
0.531
0.674
5
5.563
0.258
0.258
0.375
0.375
0.500
0.625
0.750
6
6.625
0.280
0.280
0.432
0.432
0.562
0.719
0.864
8
8.625
0.250
0.277
0.322
0.322
0.406
0.500
0.500
0.594
0.719
0.812
0.906
0.875
10
10.750
0.250
0.307
0.365
0.365
0.500
0.500
0.594
0.719
0.844
1.000
1.125
1.000
12
12.750
0.250
0.330
0.375
0.406
0.562
0.500
0.688
0.844
1.000
1.125
1.312
1.000
14
14.000
0.250
0.312
0.375
0.375
0.438
0.594
0.500
0.750
0.938
1.094
1.250
1.406
16
16.000
0.250
0.312
0.375
0.375
0.500
0.656
0.500
0.844
1.031
1.219
1.438
1.594
18
18.000
0.250
0.312
0.438
0.375
0.562
0.750
0.500
0.938
1.156
1.375
1.562
1.781
20
20.000
0.250
0.375
0.500
0.375
0.594
0.812
0.500
1.031
1.281
1.500
1.750
1.969
22
22.000
0.250
0.375
0.500
0.375
0.875
0.500
1.125
1.375
1.625
1.875
2.125
24
24.000
0.250
0.375
0.562
0.375
0.688
0.969
0.500
1.219
1.531
1.812
2.062
2.344
30
30.000
0.312
0.500
0.625
0.375
0.500
32
32.000
0.312
0.500
0.625
0.375
0.688
34
34.000
0.312
0.500
0.625
0.375
0.688
36
36.000
0.312
0.500
0.625
0.375
0.750
42
42.000
0.500
0.625
0.375
0.750
