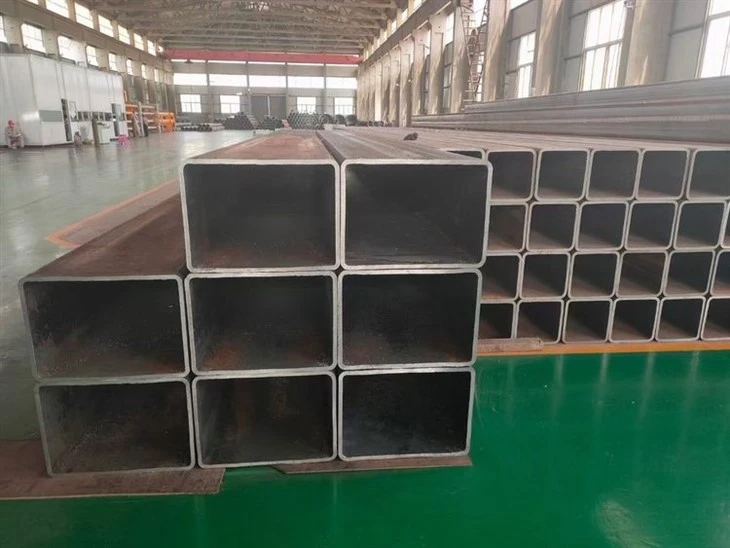

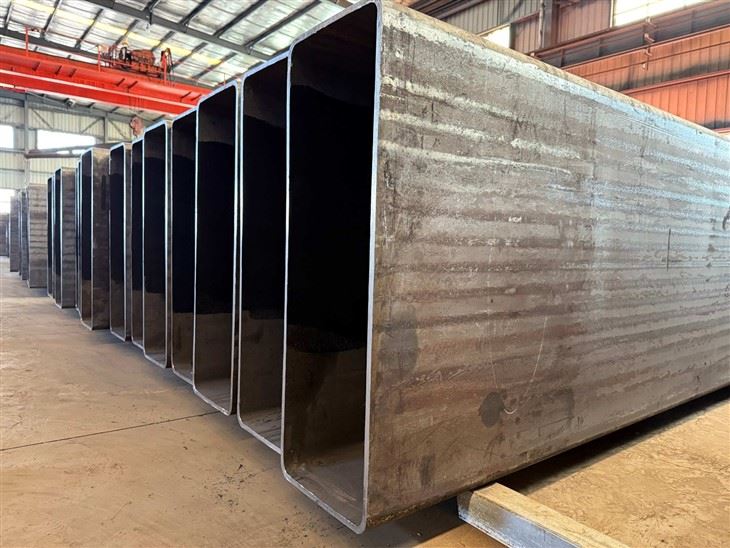

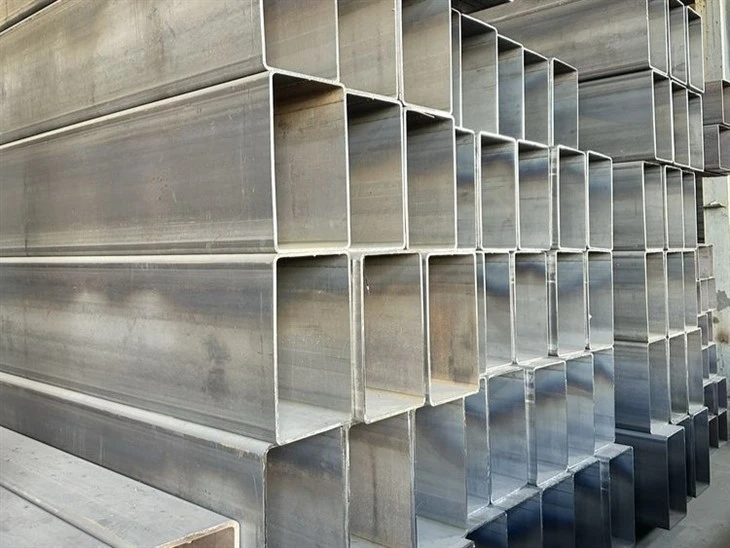

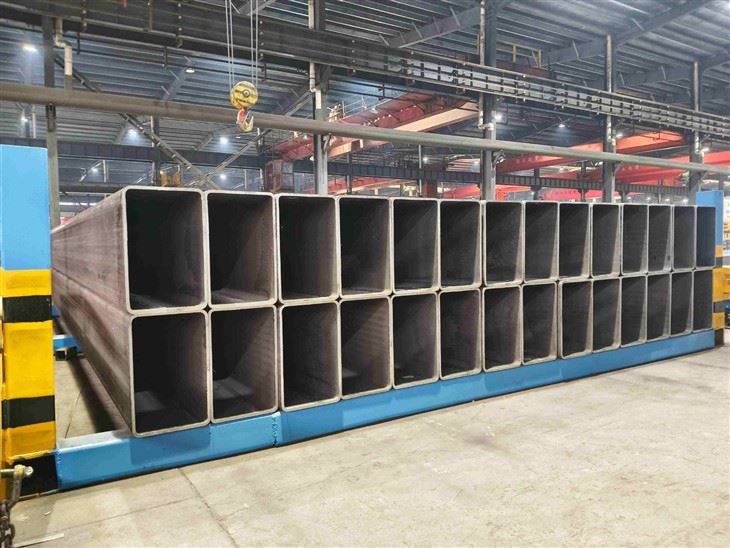

טיאנג'ין בריסק מתכת ושות' בע"מ היא אחת היצרניות והספקים המובילים של en 10219 חלק חלול מלבני בסין. יש לנו-ציוד ייצור מוביל בעולם ויכולות ייצור חזקות. אנא אל תהסס לקנות חלק חלול מלבני עמיד בתפזורת en 10219 מהמפעל שלנו.
תחת מה אנחנו מספקיםEN 10219חתך חלול מלבני?
טווח מידות: 10x20 מ"מ עד 600x400 מ"מ, צויר מחדש ל-1000×1500 מ"מ. עובי דופן: 1.2 מ"מ עד 20 מ"מ. אורכים סטנדרטיים: 6 מ' ו-12 מ', אורכים מותאמים אישית לפי בקשה.
הציונים המסופקים: S235JRH, S275J0H/J2H, S355J0H/J2H/K2H, S460NH. יחסי גובה-רוחב (רוחב-ל-גובה) מ-ריבוע קרוב ל-3:1 בכלי עבודה סטנדרטיים; יחס גבוה יותר המצוטט לפי בקשה. גימור פני השטח: גימור טחינה שחור, מגולוון חם-, צבוע/ראשי. כל מגרש נשלח עם דוח בדיקה של EN 10204 3.1 טחנת.
מדוע קונים מזמינים מלבני במקום מרובע:RHS נושא מומנט אינרציה גבוה יותר על הציר החזק שלו מאשר חתך מרובע של אותו משקל פלדה, מכיוון שהחומר ממוקם רחוק יותר מהציר הנייטרלי בצד זה.עבור קורות ואיברי כיפוף-אחד, משמעות הדבר היא קשיחות רבה יותר לכל קילוגרם פלדה- העומס פועל בכיוון אחד, כך שהקטע בנוי להתנגד לכיוון הזה יותר מהשני. זהו ההיגיון ההפוך של קו החתך המרובע שלנו, שבו שני הצירים נעשים שווים בכוונה; כאן, אנחנו הופכים אותם לא שווים בכוונה.
כיצד אנו שולטים ביחס גובה-רוחב באמצעות-התצורה קרה?
יחס הגובה-רוחב מוגדר בשלב -הרצועה ונעצר עד ליצירת -. זה המקום שבו אנו בונים דיוק, לא מתקנים אותו לאחר מעשה.
- רוחב הרצועה מחושב ומאומת לפי יחס רוחב-גובה של יעדלפני שהוא נכנס לטחנה - לא ניתן לתקן רצועה חתוכה לקטע של 2:1 לקטע של 1.5:1 במורד הזרם.
- בדיקת מימד בקו- הן על הפנים הרחב והן על הפנים הצרות באופן עצמאי- אנו מודדים כל פנים בנפרד במקום להסתמך על סימון אלכסוני יחיד, מכיוון שקטע מלבני יכול להיסחף על פנים אחד מבלי להופיע על פני השני.
- שטוחות הפנים מנוטרת על הפנים הרחבות יותר- ככל שיחס הגובה-רוחב גדל, הפנים הרחבים נוטים יותר להתכופפות קלה במהלך העיצוב; אנו מחזיקים את זה ברצועה הדוקה כי זה משפיע הן על הריבועיות בפינות והן על מידת הניקיון של הקטע מול לוחית בסיס או איבר חיבור.
מדוע אוריינטציה של התקנה היא נקודת הסיכון עם RHS - וכיצד אנו מפחיתים אותה?
קטע מלבני פועל כמתוכנן רק כאשר הוא מותקן כשהציר החזק שלו מיושר לעומס.השג את הכיוון שגוי באתר, והקטע נושא עומס על הציר החלש שלו - שאינו פגם בפלדה, זו שגיאה באופן שבו הוא עלה.
מקרה ספציפי:יצרן מסגרות פלדה- הזמין קורות RHS בגודל 250x150x8 מ"מ לרצפת ביניים שנועדה לכופף סביב הציר העמוק של 250 מ"מ-. אצווה שנמסרה לאתר אחר באותו פרויקט הותקנה בסיבוב של 90 מעלות על ידי צוות שדה שלא מכיר את מוסכמות השרטוט - הקורות נשאו עומס על הציר הרדוד של 150 מ"מ במקום זאת. הסטייה בעומס חרגה את מגבלת התכנון בכ-40 אחוזים לפני שהשגיאה נתפסה במהלך בדיקת אתר שגרתית, והריצה המושפעת (כ-60 מטרים של קרן) הייתה חייבת להתכוונן מחדש.{13} הפלדה מעולם לא הייתה אשמה; הכיוון היה.
אנו מצמצמים את הסיכון הזה בשתי דרכים:
- סימון כיוון בכל אורך- כל חלק משובץ בסטנסיל כדי להראות את פני הציר החזק-, לא רק את גודל הקטע, כך שברור חזותית באתר לאיזה כיוון הקרן עולה.
- רשימות אריזה מוצלבות-למספרי הציור שלךלפי בקשה, כך שקורות עבור תפקידים מבניים שונים באותו משלוח לא מתערבבות בחצר.
לאילו יישומים אנו מספקים RHS לרוב?
- קורות ופורליםכיפוף - אחד-כיווני שבו קשיחות ציר חזקה- גבוהה יותר במשקל פלדה נמוך יותר מאשר חתך מרובע שווה ערך היא הסיבה לקנייה.
- איברי מסגרת עם כיוון עומס דומיננטי ידוע- קורות מסגרת של פורטל, תומכי מסלול מנוף, קורות קצה ביניים.
- חזיתות וקירות מסך- כאשר הציר העמוק יותר מתנגד לעומס הרוח והציר הרדוד יותר שומר על קו הראייה צר.
- מסגרות משולבות של-עמודה-ל-מסגרות מלבניות-- רבים מההזמנות שלנו מצמידים עמודות SHS (ראה קו החתך החלול המרובע שלנו) עם קורות RHS באותה מסגרת, מכיוון שהעמודה אינה זקוקה לציר חלש בזמן שהקורה בנויה בכוונה אחת.
האם אתה יכול לעבד RHS לעבודת חיבור לפני המשלוח?
כן - אותו עיבוד-ביתי הזמין בקו הריבועי שלנו פועל על מקטעים מלבניים.
- חיתוך CNC פלזמה או לייזרעבור פרופילים, חריצים ופרופילי חיבור מקובץ ה-DXF/DWG שלך.
- סוף-לפנים ושיפועעבור חיבורי צלחת-בכת או אוגן-.
- קדיחה וחבטותלתבנית-חור הבריח שלך עבור חיבורי קרן-ל-עמודה או בסיס-.
- חיתוך קשיח בסגנון רשת ו-אוגןעבור קורות הנוחתות על פני עמודים בזוויות לא-סטנדרטיות.
שלח את שרטוט הייצור שלך עם ההזמנה ואנו מצטט תמחור מעובד לצד תמחור צינור גולמי.
EN 10219 חתך חלול מלבני - יכולת סטנדרטית
| פָּרִיט | המטווח שלנו |
|---|---|
| טווח מידות | 10x20 מ"מ עד 600x400 מ"מ / צויר מחדש ל-1000×1500 מ"מ |
| עובי דופן | 1.2 מ"מ עד 20 מ"מ |
| יחס גובה-רוחב (כלי עבודה סטנדרטי) | עד 3:1; גבוה יותר לפי בקשה |
| אורך סטנדרטי | 6 מ' / 12 מ' (מותאם אישית על פי בקשה) |
| ציונים | S235JRH, S275J0H/J2H, S355J0H/J2H/K2H, S460NH |
| גימור פני השטח | שחור, מגולוון חם-, צבוע/ראשי |
| עיבוד | חיתוך CNC, התמודדות, חזית-, קידוח |
| הסמכה | EN 10204 3.1, דוח בדיקת טחנה לכל מגרש |
שאלות נפוצות
ש: האם אתה מסמן איזה פנים הוא הציר החזק במשלוח, או שעלינו לבדוק את הציור בכל פעם?
ת: כל אורך הוא בסטנסיל כדי לזהות את פני הציר החזק-, לא רק את גודל הקטע הנומינלי, כך שהכיוון נראה בחצר מבלי למשוך את הציור של כל חלק.
ש: האם אנחנו יכולים להזמין יחס רוחב-גובה לא-סטנדרטי, או שאנחנו מוגבלים לגדלים הרשומים שלך?
ת: כלי עבודה סטנדרטיים מכסים יחסים של עד 3:1 ללא השפעת זמן ההובלה-. יחסים או גדלים גבוהים יותר בין שלבי הכלים המפורטים שלנו מצוטטים בנפרד - שלח לנו את מידות היעד ואנו מאשרים היתכנות וזמן אספקה לפני שתתחייב.
ש: האם משלוח אחד יכול לשלב קורות RHS ועמודות SHS עבור אותה מסגרת?
ת: כן - זהו אחד מדפוסי הסדר הנפוצים יותר שלנו. ספק את הכמות מפוצלת לפי סעיף וגודל ואנו מאגדים למשלוח אחד עם רשימות אריזה מוצלבות-אם אתה צריך קורות ועמודות שיישמרו לאזורי שרטוט ספציפיים.
ש: האם קטע יחס רוחב-גובה גבוה יותר עולה יותר לטונה מאשר RHS קרוב ל-מרובע?
ת: לא מטבעו - מאזני עלות בעיקר עם עובי דופן ומשקל הפלדה הכולל, לא יחס. מה שכן משתנה עם יחסים גבוהים יותר הוא זמינות הכלים בשלבי גודל מסוימים, וזו הסיבה שאנו מאשרים היתכנות ביחסים לא-סטנדרטיים לפני הצעת המחיר במקום תמחור עיוורת.
